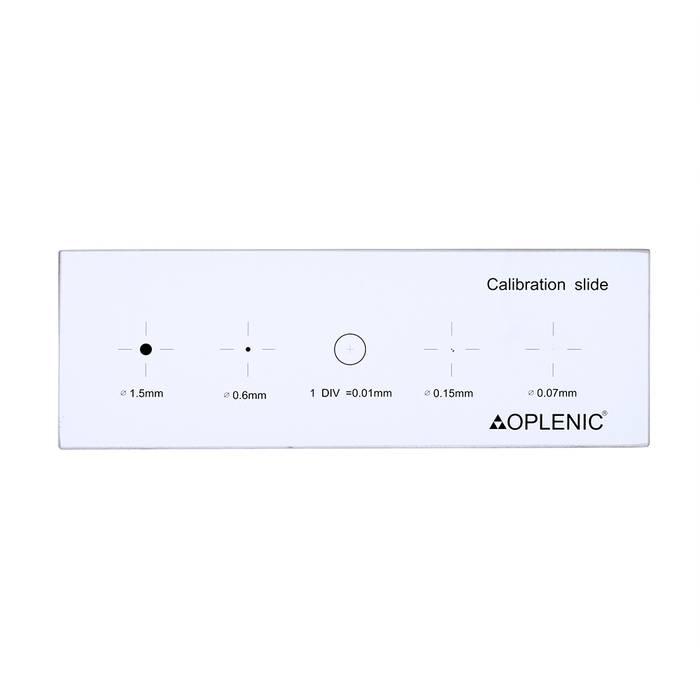

Калибровочный слайд XY

Шкала на перекрестии. Цена деления шкалы 0,01 мм. Для удобства работы — дополнительно окружности диаметром: 1,5 мм, 0,6 мм, 0,15 мм, 0,07 мм.

Калибровочный (микрометрический) слайд предназначен для проведения калибровки программы анализа изображений для измерения расcтояний в реальных единицах. Калибровочный слайд представляет собой прозрачное стекло (по размеру предметного стекла микроскопа) с нанесенной на него микрометрической шкалой с разрешением 0,01 мм. Сняв изображение микрометрической шкалы при каждом рабочем увеличении микроскопа и указав известное расстояние в режиме калибровки, Вы задаете масштаб изображения в реальных единицах (микрометр, миллиметр и т. д.).

Калибровка:

• 1. Поместить калибровочный слайд на предметный стол микроскопа.
• 2. Выбрать рабочий объектив и установить максимальное разрешение камеры.
• 3. Получить на экране монитора контрастное изображение шкалы и снять изображение.
• 4. Вызвать в используемой программе команду «Калибровка» (для ScopePhoto Define Software Power)
• 5. Указать двумя щелчками мыши максимальное видимое расстояние и ввести значение в реальных единицах.
• 6. Ввести название калибровки и проверить результат.
• 7. Программа запомнит коэффициент, и в дальнейшем Вы сможете выбрать любую единицу измерения, все результаты будут пересчитываться в соответствии с Вашим выбором.
