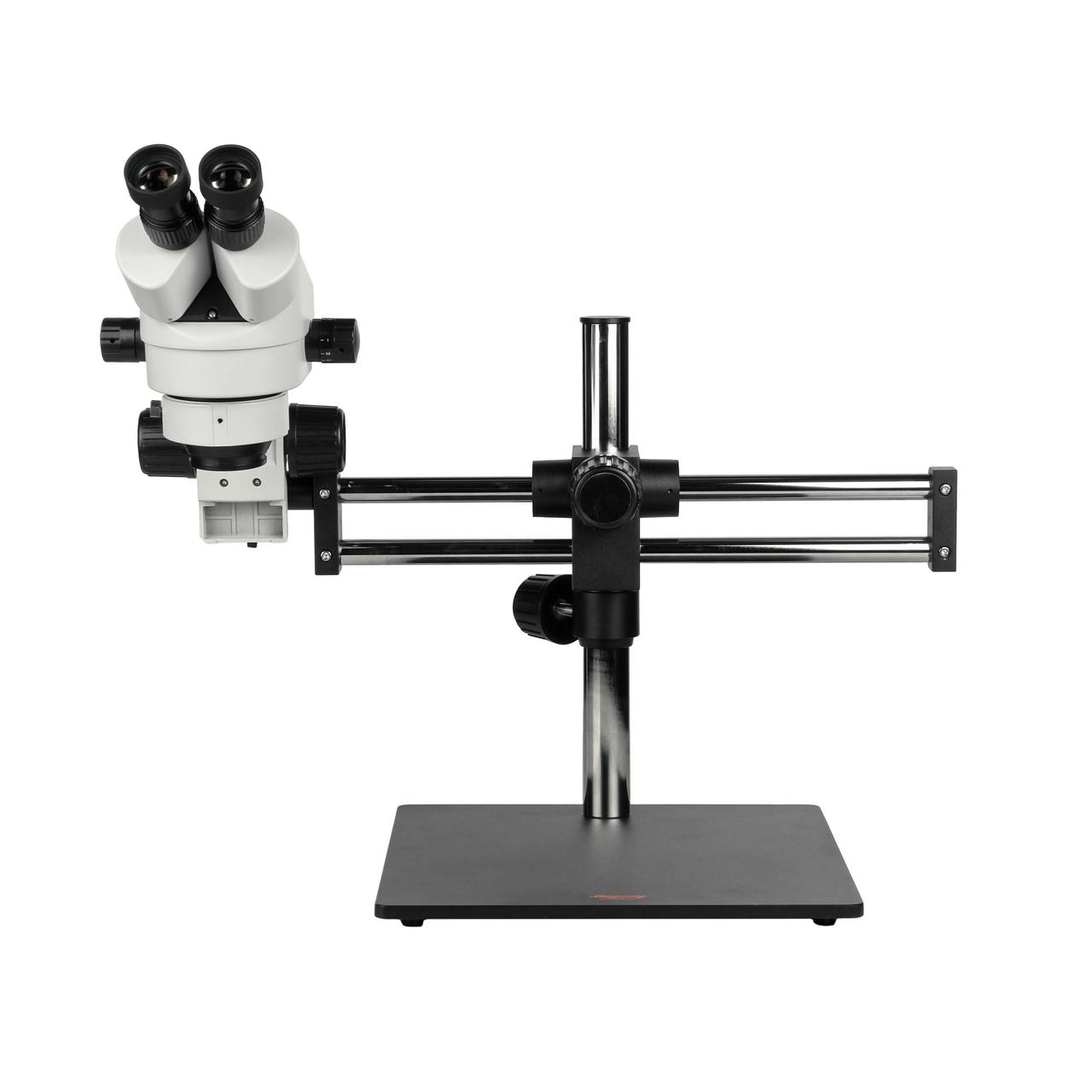

Микроскоп стерео Микромед MC-2-ZOOM STL5
- В наличии
- Код: 30913
2 149 руб.
1 934 руб.
Описание
Области применения
Большое рабочее расстояние микроскопа и специальный штатив с 4-мя степенями свободы позволяет перемещать и наклонять оптическую головку в широких пределах. Благодаря этому, микроскоп можно настроить под разнообразные задачи при исследовании крупных объектов размеров. Подсветка рабочей области исследуемого объекта производится внешним светом или осветителями, приобретаемыми по дополнительному заказу.
Благодаря большому диапазону поворотов и уклонов в сочетании с возможностью выноса головки за пределы основания предоставляют исследователю свободу в выборе расположения объекта. Это позволяет использовать микроскоп для исследования крупных объектов, которыеиз-за своих габаритов не могут быть размещены традиционным способом - в промышленности, для контроля качества габаритных объектов, для выполнения радиомонтажных, ремонтных и реставрационных работ.
Качество изображения
Микроскоп МС-2 ZOOM STL5 входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокое качество изображения, создаваемое микроскопом МС-2 ZOOM STL5, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря их сложной конструкции с исправленными аберрациями и применением специальных сортов оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное и резкое по всему полю изображение вне зависимости от выбранного увеличения.
Специальный штатив
Важной особенностью стереомикроскопа МС-2 ZOOM STL5 является его штатив. На штативной штанге размещается подвижная направляющая служащая для перемещения оптической головки в горизонтальном направлении на 330 мм. Легкость и плавность движения направляющей обеспечивается подшипниками на шариках, встроенными в каретку направляющей.
Перемещение направляющей по вертикали осуществляется по полированной штативной штанге высотой 380 мм в пределах 230 мм. Направляющая может поворачиваться вокруг оси штанги на 360 градусов, это позволяет выносить оптическую головку в любую сторону от основания и исследовать особо крупные объекты. Для удобства поворотов и страховки на штанге расположена ограничительная муфта с фиксирующая рукояткой.
Кронштейн оптической головки снабжен шарниром для уклонов вперед/назад в пределах 90 градусов и поворота на 360 градусов.
Основание изготовлено из стали с износостойким порошковым покрытием. Внизу основания находятся пластиковые противоскользящие ножки. Штативная штанга и направляющая из полированной стали с гальваническим покрытием хромом. Корпус визуальной насадки из алюминиевого сплава.
Переменное увеличение 7х - 45х
Микроскоп построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.
Объективы микроскопа имеют переменное увеличение от 0.7х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6,4 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях.
В комплект микроскопа входят окуляры WF 10х/20, с ними увеличение микроскопа составляет от 7х до 45х. Использование дополнительно приобретаемых окуляров 5х и 15х позволяет изменять диапазон увеличений в диапазоне от 3,5х до 67,5х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них.
Постоянное рабочее расстояние
Рабочее расстояние микроскопа составляет 100 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров. Оптические насадки
Для использования со стереомикроскопом Микромед МС-2 ZOOM STL5 выпускается четыре вида оптических насадок на объективы - с увеличениями 0,5х, 0,75х, 1,5х и 2х.
Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.
Механизм фокусировки
Для системы фокусировки микроскопа используется демпфированный зубчато-реечный механизм, обеспечивающий плавное и точное движение оптической головки при фокусировке.Движение осуществляется по направляющей «ласточкин хвост» в диапазоне 50 мм, диапазон перемещения оптической головки по штативной штанге 230 мм. Все детали механизма фокусировки изготовлены из металла.
Конструкция механизма обеспечивает плавный ход и точность настройки положения фокуса с высокой повторяемостью. Механизм не нуждается в самостоятельной регулировке усилия –
он уже отрегулирован производителем, до усилия обеспечивающего комфортную работу и предотвращающего самопроизвольное опускание оптической головки.
Использование камеры
Для вывода данных на ПК с микроскопом может быть использована дополнительная цифровая камера. Это позволяет просматривать изображения на внешнем мониторе, сохранять файлы форматов фото/видео и использовать возможности ПО для анализа и обработки результатов исследований.
Оптическая головка микроскопа снабжена бинокулярной насадкой, что позволяет использовать один из окулярных тубусов для установки камеры. Оба тубуса микроскопа имеют механизмы диоптрийной настройки, потому камера может быть установлена в любой, удобный для исследователя, тубус.
ОСОБЕННОСТИ:
• Микроскоп создает прямое изображение наблюдаемого объекта.• Специальный штатив с широким диапазоном перемещений и с 4-мя степенями свободы.
• Рабочее расстояние 100 мм остается неизменным при смене увеличений.
• Дополнительные оптические насадки увеличивают рабочие расстояния до 165 мм.
• Увеличение микроскопа плавно регулируется в диапазоне от 7х до 45х.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 1.75х до 135х.
• Точность фокусировки и высокая резкость изображения сохраняются на всех увеличениях.
• Все оптические детали микроскопа изготовлены из оптических стекол с просветляющим
покрытием. Это обеспечивает высокий контраст при наблюдении и при записи файлов
• Мощная полностью металлическая конструкция всех узлов микроскопа.
Характеристики
Основные | |
---|---|
Производитель | Микромед |
Пользовательские характеристики | |
Высота штативной штанги, мм | 380 |
Габаритные размеры микроскопа (В х Г х Ш), мм | 580 х 820 х 330 |
Габаритные размеры упаковки, мм | 410 х 410 х 520 |
Диаметр, мм | 37 |
Диапазон перемещения по вертикали, мм | 230 |
Диапазон перемещения по горизонтали, мм | 330 |
Диапазон рабочих температур, °C | +5… +40 |
Диапазон хода механизма фокусировки | 50 мм |
Диоптрийная настройка на обоих тубусах | ±5 дптр |
Длина горизонтальной направляющей, мм | 420 |
Изменение увеличение | Плавное, рукоятки с двух сторон |
Коэффициент зуммирования | 6.4 : 1 |
Масса в упаковке, кг | Не более 21 |
Масса микроскопа, кг | Не более 18 |
Материал | сталь с порошковым покрытием |
Материал штатива | хромированная сталь |
Межзрачковое расстояние | 54...76 мм |
Модель | MC-2-ZOOM STL5 |
Наклон/поворот оптической головки | 180⁰/90⁰ |
Объектив переменного увеличения, крат | 0.7 - 4.5 |
Окуляры в базовой комплектации | WF 10х/20 с вынесенным зрачком |
Окуляры дополнительно | WF 10х/22, WF 5/23, WF 15/16, WF 10х/20 со шкалой/сеткой |
Оптическая схема | Грену |
Оптические насадки на объективы, крат | 0.5, 0,75, 1.5, 2.0 |
Поворот направляющей | 360⁰ |
Посадочный диаметр окуляров | 30.0 мм |
Посадочный диаметр оптической головки, мм | 76 |
Рабочее расстояние в базовой комплектации, мм | 100 |
Рабочее расстояние с дополнительной оптикой, мм | 26 - 165 |
Размер поля зрения в базовой комплектации, мм | 28.6 - 4.4 |
Размер поля зрения с дополнительной оптикой, мм | 65.8 - 1.8 |
Размер, мм | 330 х 330 |
Тип | зубчато реечный механизм |
Тип микроскопа | Стереоскопический |
Тип насадки | Бинокулярная |
Увеличение в базовой комплектации, крат | 7 - 45 |
Увеличение насадки | 1х |
Увеличение с дополнительной оптикой, крат | 1.75 - 135 |
Угол наклона тубусов | 45° |
Угол поворота насадки | 360° |
